↵Rail Nabla Clip Fastening System

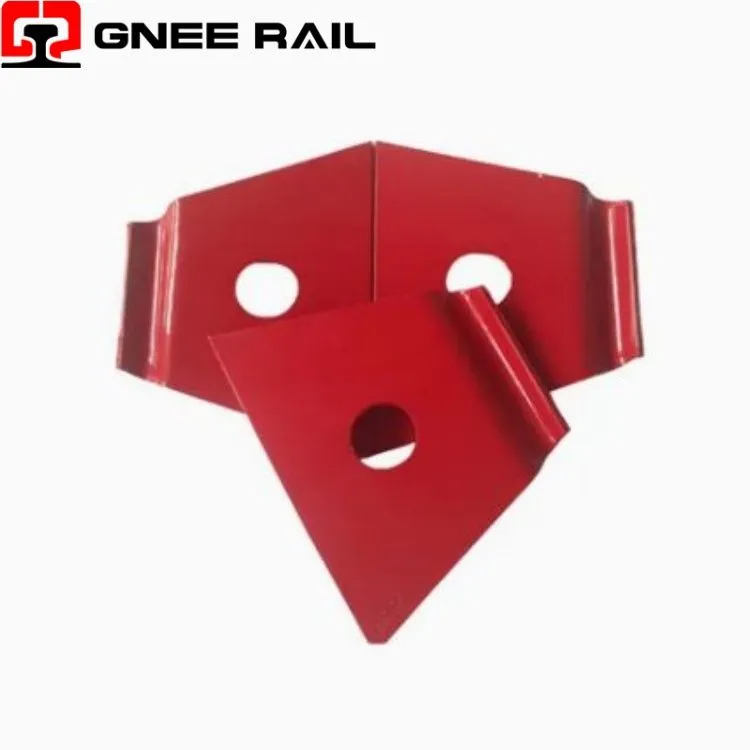

Railway Nabla Clip la se yon simetrik, seksyon plat-fase prentan ki rele pou fòm delta envèse (∇) li, ki fèt pou sistèm travès beton. Manifaktire soti nan gwo -fòs 60Si2MnA/60Si2CrA prentan asye ak 42-47 HRC dite, li delivre fòs sere ki konsistan atravè defleksyon elastik. Sistèm nan gen ladan izolan ak pwent vis, bay izolasyon elektrik ak siperyè absòpsyon fòs lateral.
Espesifikasyon teknik:
| Paramèt | Spesifikasyon | Endikatè pèfòmans |
|---|---|---|
| Fòm jewometrik | Delta envèse (∇) / V-pwofil | Plat-seksyon, doub-ark konsepsyon |
| Materyèl Klas | 60Si2MnA / 60Si2CrA | 42-47 HRC dite |
| Epesè | 4.0 mm - 4.5 mm | Fwad-woule asye prentan |
| Fatig Lavi | 5 milyon sik | Pa gen kraze anba EN 13146-4 |
| Rezistans izolasyon | Pi gran pase oswa egal a 1×10⁸ Ω pou chak asanble | PA66+30% izolan fib vè |
| Konpozan sistèm | 2 klip + 2 izolasyon + 2 pwent + 2 rondelles | Pou chak asanble chèz tren |
Enstalasyon ak antretyen pèspektiv:
- Konsepsyon plat-seksyon an kreye yon sifas ki laj rektangilè, distribye fòs sere menm sou pye tren an.
- Kontak sifas laj anpeche lokal "brinelling" efè endentasyon komen ak wonn-klip fil anba chay trafik lou.
- Simetrik doub -jeometri vout bay distribisyon estrès inifòm, elimine fòs torsional yo jwenn nan konsepsyon clip asimetri.
Antretyen ak pèspektiv operasyonèl
- Izolan nilon ranfòse (PA66+30% fib vè) bay fòs rupture Pi gran pase oswa egal a 170 MPa ak rezistans izolasyon Pi gran pase oswa egal a 1×10⁸ Ω .
- Spikes vis (klas 5.6, 35# asye) bay fòs rupture pi gran pase oswa egal a 500 MPa ak kapasite koube frèt 90 degre.
- Sistèm nan ka pre-rasanble sou traverses anvan livrezon, sa ki pèmèt to konstriksyon pi rapid.
