Dekri teren
Karakteristik teknik

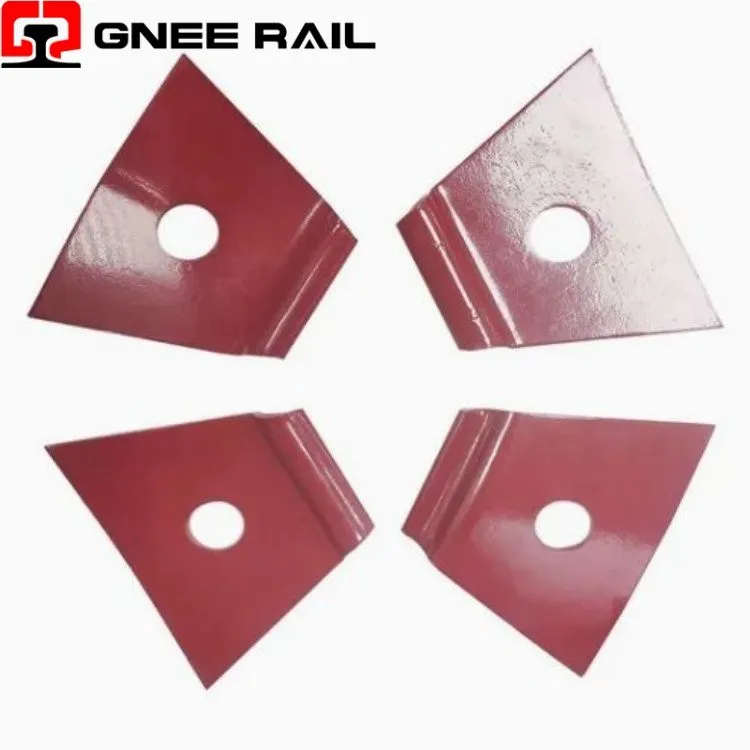

↵Rail Nabla Clip Fastening System
Railway Nabla Clip la se yon Fastener prentan fleksib ki rele pou fòm delta envèse (∇) li yo, ki fèt pou sistèm travès konkrè. Manifaktire soti nan klas asye prentan ki gen gwo fòs tankou 60Si2MnA, clip sa a bay fòs sere ki konsistan atravè defleksyon elastik lè li an sekirite ak pwent vis. Pwofil simetrik li bay absòpsyon fòs lateral siperyè ak izolasyon elektrik, sa ki fè li ideyal pou koub ki sere-reyon, wout lou-, ak liy gwo-vitès ki gen ladan rezo TGV franse.
Espesifikasyon teknik:
| Paramèt | Spesifikasyon | Endikatè pèfòmans |
|---|---|---|
| Fòm jewometrik | Delta Envèse (∇) / V-pwofil | Distribisyon estrès simetrik |
| Materyèl Klas | 60Si2MnA, 60Si2CrA | 42–47 HRC dite |
| Fòs sere (Chaj zòtèy) | 11-14 kN pou chak clip | <15% relaxation after 3M cycles |
| Fatig Lavi | 5 milyon sik (estanda) | 200 milyon sik (variante C1) |
| Estanda Konfòmite | EN 13481-2 / EN 13481-5 | Kategori C pou travès konkrè |
|
|
|---|
Enstalasyon ak antretyen pèspektiv:
- Pwofil-V (nabla) envèse a kreye distribisyon estrès simetrik sou tou de pye yo, sa ki elimine estrès torsional ki komen nan klip asimetri.
- Optimizasyon vektè fòs vètikal maksimize rezistans nan soulèvman tren pandan y ap diminye fòs lateral sou zepòl travès yo.
- Kapasite defleksyon elastik la akomode ekspansyon tèmik atravè -40 degre a +80 degre tanperati a san fòs detant.
Antretyen ak pèspektiv operasyonèl
- Asanble konplè a gen ladan 2 klip Nabla, 2 izolan, 2 pwent vis, ak 2 rondèl prentan pou chak chèz tren.
- Enstalasyon mande pou sere vis jete lank nan yon koupl espesifye, asire aplikasyon fòs blocage konsistan.
- Spikes vis (klas 5.6, 35# asye) bay fòs rupture pi gran pase oswa egal a 500 MPa ak kapasite koube frèt 90 degre.
