Kabòn Steel Nabla Clip

Railway Clip yo itilize pou tache ray yo sou plak baz ki kache ansanm ak travès la konkrè. Yo itilize yon varyete diferan kalite klip lou-pou tache ray yo sou plak debaz ki kache a oswa sou Sleeper, youn komen se E Clip la, ki gen fòm tankou yon klip ki boudi. Yon lòt se SKL Tension Clamp, ki se tou kalite ki pi lajman itilize nan tout mond lan. Gen lòt ki tankou KPO Clamp ak Nabla Clip, yo itilize tou nan diferan sitiyasyon.

Dekri teren

Karakteristik teknik

↵Rail Nabla Fastening System

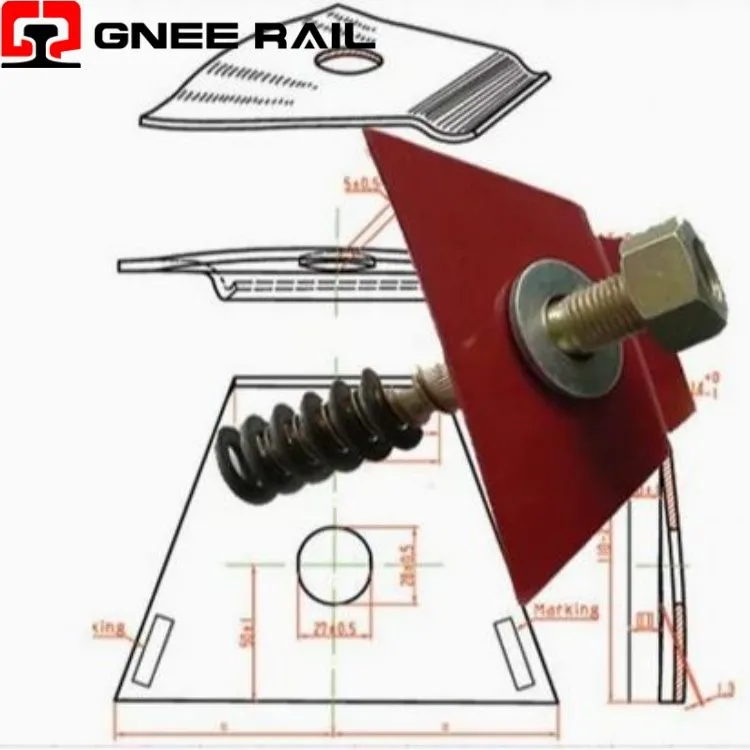

Yon clip tren Nabla se yontriyangilè-fòme sistèm fixation asye prentanyo te rele pou diferan li yo∇-jeometri fòmki konvètidevyasyon vètikal ray nan fòs siplemantè orizontal blocage- inik nan mitan tout fixation ray kòm lasèlman clip ki ogmante kontrent lateral anba chaj dinamik, lasèlman clip enstale pa enpak mato nan yon zepòl fiks san konpozan threaded oswa lotch, ak lasèlman sistèm fixation sètifye anba EN13481-2 Kategori C pou koub byen file desann nan R150m

Espesifikasyon teknik:

Mòd echèk	Konpozan ki afekte yo	Papòt / Limit	Difikilte pou deteksyon	Konsekans
Apex micro-krak	Clip reyon enteryè	Impact off-centre >5 mm	Envizib jiskaske ka zo kase (18 mwa)	toudenkou ka zo kase konplè; pa gen okenn devyasyon anvan
Anvil travay di	Pòch zepòl	Hardness >350 HB	Mande pou tèsteur dite jaden	Enèji enpak reflete; nouvo clip ka zo kase bonè
Fyè enstalasyon	Clip chèz	Flush >0.5 mm fyè	Vizyèl; drese	Toe load 8 kN vs 12 kN; rail creep >3 mm/ane
Dezakò metaliji	Clip materyèl	60Si2MnA vs 55Si7	XRF idantik; OES kabòn obligatwa	Ka zo kase frèt oswa mete zòtèy akselere
Dezakò jenerasyon	Clip/koòdone zepòl	Pocket depth Δ >0.8 mm	Mezi kalib	Plis pase-kondwi oswa anba-syèj; fòs erè ± 25%
Mezi deflektè ranpe	PA66+30%GF izolan	Thickness loss >2.0 mm	Kalib santiman nan pye tren an	Lateral slop >1.5 mm; elajisman kalib

Ranje pèfòmans:

Sensibilite enpak mato- Nabla se lasèlman gwo sistèm clip toujou enstale pa sledgehammer(2-3 grèv). Enèji enpak: 80–120 J. Off -grèv sant (<5 mm from heel centre) induces deformation plastik lokal nan flanc apex. Mikwo-pwofondè krak: 0.1–0.3 mm. Peryòd pwopagasyon: 12-18 mwa. Echèk: toudenkou, pa gen avètisman vizib anvan.

Anvil Mete Dezòd- Travay sifas anvil zepòl-di anba ensèsyon clip repete. Dite ogmante soti nan 220 HB a 380 HB apre 500 sik. Travay -anklu fè tèt dipa absòbe enèji enpak ankò- enèji reflete nan apex clip. Konsekans: nouvo clip enstale nan ansyen zepòl → ka zo kase nan 1.2M sik vs 5M sik sètifye.

Antretyen ak pèspektiv operasyonèl

Anplifikasyon Devyasyon Envès- Chaj wou yo deprime pye tren an 1–2 mm. Janm pant Nabla yokonvèti mouvman vètikal sa a an kontraksyon lateral 0.5–1.0 mmnan clip zòtèy, ogmante orizontal blocage fòs pa15-25% anba chaj. Pa gen okenn lòt Fastener montre konpòtman negatif rapò Poisson.
Twa-Aksyon Wedging Pwen- Koupe kontak nantwa zòn ki fè tèt di toujou: de lank talon nan pòch zepòl, yon sèl zòtèy pote sou kwen pye tren. Chaj vètikal kondwi zòtèypi fon nan kwen pye tren an, kreye pwòp tèt ou-dinamize grip. Aksyon wedging sa a bay40-60% pi wo kontrent longitudinalpase klip simetrik nan chaj zòtèy ekivalan.
