JIS 30KG Asye Rail Profile
JIS 30KG Asye Rail Rail, ke yo rele tou "JIS 30kg ray" oswa "JIS 30kg ray limyè," satisfè Estanda Endistriyèl Japonè yo (JIS) pou sistèm tren yo. Sa a tren 30kg (30A) gen yon pwa nan 30.10 kg / m, ak yon wotè tren nan 107.95 mm. Li prezante yon lajè anba nan 107.95 mm, yon lajè tèt nan 60.33 mm, ak yon epesè entènèt nan 12.3 mm, ki fèt pou estabilite ak rezistans nan aplikasyon tren. Konsantre nou an se sou ray limyè, ray lou, ray teknik, akseswa tren, ak divès kalite pwofil. Ray limyè nou ofri yo peze ant 8kg ak 30kg, ak ray lou nou yo varye ant 38kg ak 60kg. Pou ray teknik, nou bay opsyon QU70, QU80, QU100, ak QU120. Sous nan tèt manifaktirè asye domestik, pwodwi nou yo garanti bon jan kalite segondè ak pri konpetitif. Nou gen enstalasyon avanse pou depo ak pwosesis, ofri sèvis koupe, redresman, perçage, ak koube pou satisfè espesifikasyon kliyan yo.
JIS 30KG Steel Rail dimansyon
| Gwosè * |
Wotè tren (mm) A |
Lajè anba (mm) B |
Lajè tèt (mm) C |
Epesè Web (mm) t |
Pwa (kg/m) * |
| 9kg | 63.50 | 63.50 | 32.10 | 5.90 | 8.94 |
| 10kg | 66.67 | 66.67 | 34.13 | 6.35 | 10.10 |
| 12kg | 69.85 | 69.85 | 38.10 | 7.54 | 12.20 |
| 15kg | 79.37 | 79.37 | 42.86 | 8.33 | 15.20 |
| 22kg | 93.66 | 93.66 | 50.80 | 10.72 | 22.30 |
| 30kg (30A) | 107.95 | 107.95 | 60.33 | 12.3 | 30.10 |

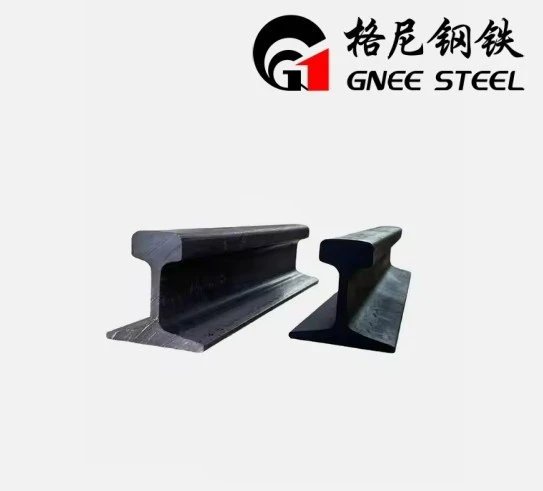

JIS 30KG Steel Rail Profile
