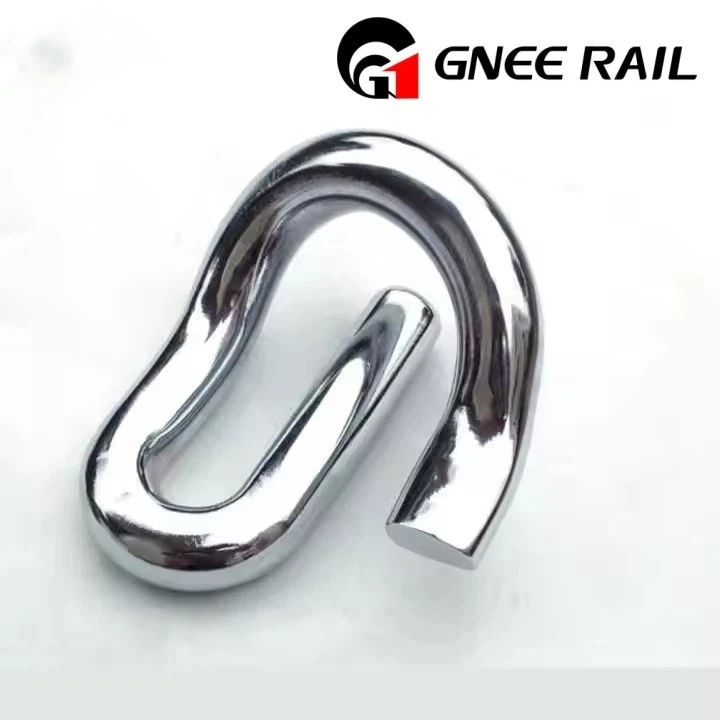

↵Rail skl clip Fastening System
Railway SKL Clip la se yon pèfòmans segondè-, Alman- Enjenieri Variant nan clip tren elastik la, distenge pa optimize espesifik jeyometrik li yo pou fikse presizyon nan aplikasyon tren ki mande. Soti nan estanda tren Alman yo (Städtebahn-Länderbahn, ak "SKL" ki reprezante yon klasifikasyon kalite espesifik), clip sa a se enjenieri soti nan Silisyòm -manganèz alyaj prentan asye (tipikman 60Si2MnA) atravè yon pwosesis kontwole nan cho fòme, asouvisman, ak tanperaman.
Espesifikasyon teknik:
| Paramèt | SKL Clip | Fast Clip (Vossloh) | FC Clip (Pandrol) | Nabla Clip |
|---|---|---|---|---|
| Orijin sistèm | Alman (Deutsche Bahn) | Alman (Vossloh) | Britanik (Pandrol) | Alman/Entènasyonal |
| Prensip fixation | Kranpon elastik ak konsepsyon janm asimetri | Kranpon elastik ak konsepsyon simetrik | Kranpon elastik ak aksyon zòtèy-ak-talon | Ranvèse-kranpon "soulèvman" prensip |
| Tipik zòtèy chaj | 10-12 kN | 9-11 kN | 8-10 kN | 11-14 kN |
| Metòd enstalasyon | Près idwolik ak zouti gide | Zouti enpak oswa laprès idwolik | Manyèl mato ak zouti kalib | Peze idwolik nan zepòl |
| Relaksasyon Apre 2 × 10⁶ sik | <8% | <12% | <15% | <10% |
| Estanda tès fatig | EN 13481-5 | EN 13481-5 | EN 13481-5 | EN 13481-4 |
| Konpansasyon Tanperati | Entegre nan jeyometri clip | Prensipalman atravè pad tren | Limite | Via konsepsyon zepòl |
| Aplikasyon Prensipal | Gwo-vitès, lou, métro | Mainline, bwote lou | Trafik melanje, patisipasyon | Slab tras, fikse dirèk |
| Pwoteksyon korozyon | Cho -plonje galvanised (min. 80μm) | Kouch epoksidik oswa galvanised | Kouch epoksidik | Galvanize oswa kouvwi |
| Ranje Rigidité Sistèm | 40-60 kN / mm (ak pad matche) | 35-55 kN/mm | 30-50 kN/mm | 50-70 kN/mm |
Fonksyonèl & Jeni pèspektiv
Konpatibilite konplè sistèm:Klip SKL la fèt sèlman pou itilize ak konpozan sistèm SKL matche (zepòl, izolan, plak debaz), ak tout eleman ki fèt kòm yon sistèm pèfòmans entegre olye ke pati endividyèl.
Twazyèm -Kondisyon pou Apwobasyon Kalite Pati:Anvan deplwaman, sistèm fiksasyon SKL konplè a sibi tès endepandan ak sètifikasyon solid dapre nòm Ewopeyen yo (EN 13481), valide pèfòmans nan kondisyon ekstrèm simulation.
Antretyen ak pèspektiv operasyonèl
- Jeyometri aplikasyon fòs asimetri:Kontrèman ak klip simetrik E-, clip SKL a souvan prezante yon konsepsyon janm entansyonèlman asimetri ki optimize ang aplikasyon fòs kont pye tren an, amelyore efikasite kontrent lateral pandan y ap diminye estrès materyèl.
- Devyasyon kalibre-a-Rapò chaj:Koub espesifik clip la ak longè janm yo fèt pou pwodui yon relasyon trè lineyè ant defleksyon enstale ak chaj zòtèy ki lakòz, asire pèfòmans previzib ak repete.
- Jeyometri chèz entegre:Clip la gen ladan sifas kontak ki fòme avèk presizyon epi pafwa genyen siyon ki angaje ak karakteristik korespondan sou zepòl SKL la, ki kreye yon koòdone "fèmen" ki anpeche wotasyon oswa debwatman pandan sèvis la.
